ACCESSORI STAMPAGGIO LAMIERA

LUBRIFICATORI A RULLI Ø46 TLR

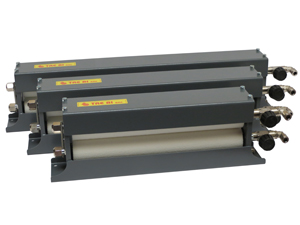

Lubrificatore a Rulli



Sistema di lubrificazione con rulli diametro 46mm per nastri metallici con una perfetta
omogeneità d'applicazione. Il nastro viene lubrificato passando attraverso i rulli di feltro che
ricevono, tramite una pompa, una quantità di olio regolabile attraverso i rubinetti posti
direttamente sui rulli.

Caratteristiche:
• Struttura in metallo
• Scarico olio in eccesso
• Rulli feltro Ø esterno 46 mm
• Spessore del feltro 5 mm
• Serraggio con molle
• Dispositivo meccanico per bloccaggio rullo inferiore
• Regolazione autonoma del flusso dell’olio, tramite rubinetti a spillo, sia nel rullo
superiore che in quello inferiore.
• Viscosità massima olio 40° C - 150 mm2
• Spessore materiale da 1 a 2,5 mm.

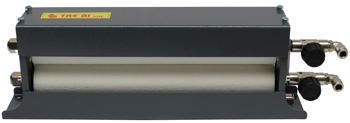

Lubrificatore a Rulli

Lubrificatore a Rulli

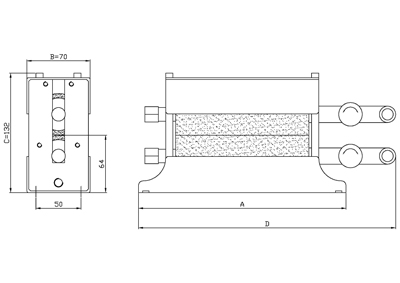

Ingombri TLR:

Lubrificatore a Rulli



TIPO

LARGHEZZA RULLI mm

A
mm

B
mm

C
mm

D
mm

TLR - 100

100

184

70

132

240

TLR - 150

150

234

70

132

290

TLR - 200

200

284

70

132

340

TLR - 300

300

384

70

132

440

TLR - 400

400

484

70

132

540

TLR - 500

500

584

70

132

640

TLR - 650

650

734

70

132

790

TLR - 800

800

884

70

132

940

TLR - 1000

1000

1084

70

132

1140

TLR - 1300

1300

1384

70

132

1440

TLR - 1500

1500

1584

70

132

1640
