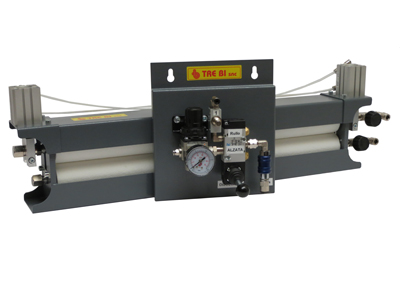

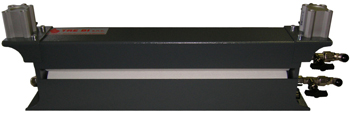

LUBRIFICATORI A RULLI Ø46 CON PISTONI TLR-CP
Sistema di lubrificazione con rulli diametro 46mm per nastri metallici con pistoni pneumatici per il sollevamento e serraggio del rullo superiore. Il nastro viene lubrificato passando attraverso i rulli di feltro che ricevono, tramite una pompa, una quantità di olio regolabile attraverso i rubinetti posti direttamente sui rulli. Il lubrificatore TLR-CP è corredato inoltre di valvola manuale per il comando del sollevamento e serraggio con regolatore di pressione aria max 2 bar.
Caratteristiche:
- Struttura in metallo
- Scarico olio in eccesso
- Rulli feltro Ø esterno 46 mm
- Spessore del feltro 5 mm
- Serraggio e sollevamento del rullo superiore con pistoni pneumatici
- Valvola manuale per comando sollevamento e serraggio con regolatore pressione aria max 2 bar
- Dispositivo meccanico per bloccaggio rullo inferiore
- Regolazione autonoma del flusso dell’olio, tramite rubinetti a spillo, sia nel rullo superiore che in quello inferiore.
- Viscosità massima olio 40° C - 150 mm2

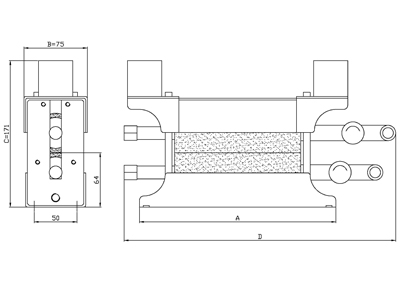

Ingombri TLR-CP:
TIPO |
LARGHEZZA RULLI mm |
A |
B |
C |
D |
TLR-CP - 100 |
100 |
184 |
75 |
171 |
280 |
|---|---|---|---|---|---|
TLR-CP - 150 |
150 |
234 |
75 |
171 |
330 |
TLR-CP - 200 |
200 |
284 |
75 |
171 |
380 |
TLR-CP - 300 |
300 |
384 |
75 |
171 |
480 |
TLR-CP - 400 |
400 |
484 |
75 |
171 |
580 |
TLR-CP - 500 |
500 |
584 |
75 |
171 |
680 |
TLR-CP - 650 |
650 |
734 |
75 |
171 |
830 |
TLR-CP - 800 |
800 |
884 |
75 |
171 |
980 |
TLR-CP - 1000 |
1000 |
1084 |
75 |
171 |
1180 |
TLR-CP - 1300 |
1300 |
1384 |
75 |
171 |
1480 |
TLR-CP - 1500 |
1500 |
1584 |
75 |
171 |
1680 |
